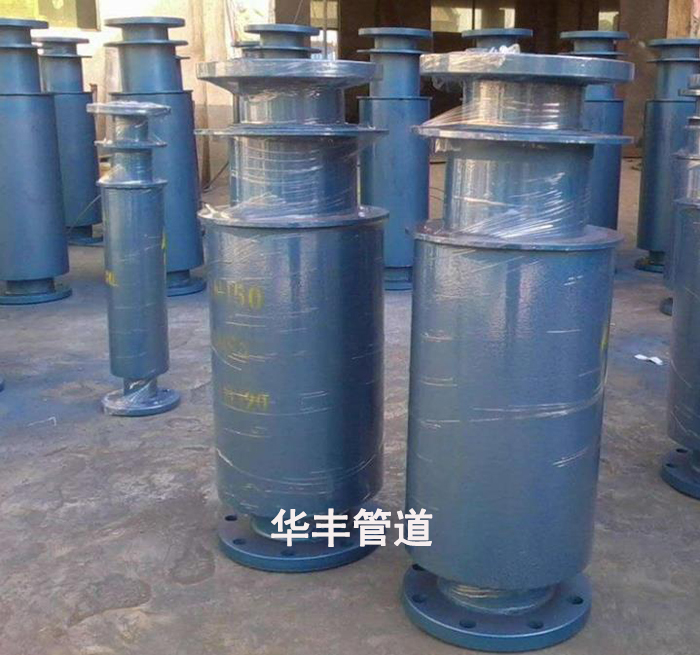

填料式套筒補償器也就是人們常常說的套筒補償器，目前國內在熱力管網上使用的填料補償器種類很多,這是由于它具有補償量大、占地面積小、流體阻力小等優點,但早期產品的主要弊端在于密封填料性能差,易泄漏,因此使其生命力減弱。如今采用了可注入式柔性填料作為補償器的密封填料,由于它具有良好的密封性,所以可有效地克服早期套筒式補償器易泄漏的致命缺點,而且可在不停止熱運行的情況下進行檢修。經十年的現場使用表明,產品運行正常,質量穩定可靠,因此,該填料式套筒補償器已成為可供熱電、石油和供暖等領域選擇的優良產品。

     填料式套筒補償器也稱套管式補償器，是將兩段管套在一起，中間空隙用柔性填料密封，用壓蓋緊固，補償器兩端用法蘭連接在管線上．管線由于溫差引起的應力自然大于補償器的填料摩擦力，這樣管線就可以在補償器允許的拉伸范圍內活動了．缺點是填料易干，形變、漏失等，檢修煩瑣，建議油氣、有毒類管道不宜使用。

套筒補償器工作原理：

1.填料密封式套筒補償器，是一種接觸式密封，在外套管與芯管之間填入彈性密封材料，在填料受到軸向力壓緊后能緊貼在芯管表面，

利用密封材料的彈性變形補償密封面的磨損，阻止介質外漏，目前由單一填料發展成組合使用，

如硬填料放在深，軟填料在壓蓋附近；或硬軟填料中間放入密封油，出現泄漏時，采用補注油的方法止漏。

2.機械密封式套筒補償器，是由至少一對垂直于旋轉軸的端面，在流體壓力和補償機構外彈力的作用下，與另一端面保持貼合并相對滑動，

而構成防止流體泄露的裝置。其特點是形位公差和配合精度要求較高，無泄露，避免了以往舊式補償器由于泄漏而造成的頻繁損壞。
