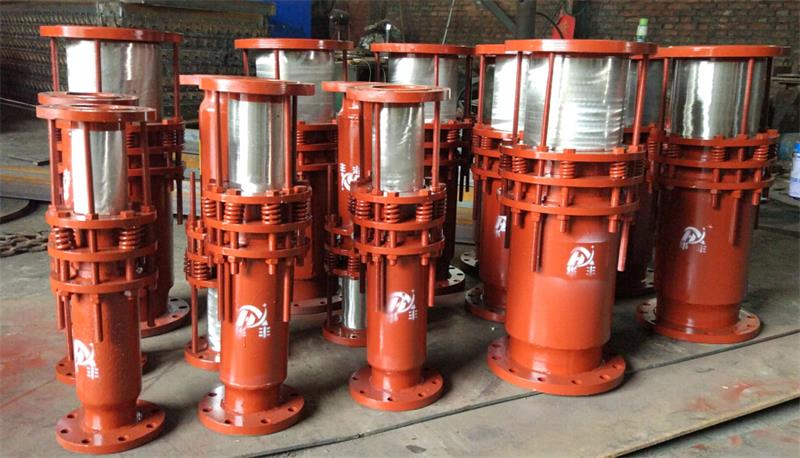

TTB-B彈性套筒式補償器
標簽：該產品可按照客戶要求訂做，如需訂做請向客服提供您的參數表
華豐竭誠為您服務，熱線電話0371-64033589
TTB-B彈性套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
TTB-B彈性套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
TTB-B彈性套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
TTB-B彈性套筒補償器的使用壽命大，疲勞壽命與管道相當�；瑒颖砻娼浱厥馓幚恚邴}水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
TTB-B彈性套筒補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
TTB-B彈性套筒補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
凈填料室長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 （kg） |
|
15 |
14 |
18 |
95 |
36 |
150 |
640 |
4.69 | |
|
20 |
18 |
23 |
105 |
36 |
150 |
640 |
5.62 | |
|
25 |
24 |
30 |
115 |
36 |
150 |
640 |
1069 |
7.38 |
|
32 |
30 |
36 |
120 |
36 |
150 |
640 |
1311 |
8.38 |
|
(36) |
36 |
43 |
125 |
36 |
200 |
740 |
1415 |
10.45 |
|
40 |
41 |
48 |
130 |
36 |
200 |
740 |
1518 |
11.62 |
|
50 |
47 |
55 |
160 |
56 |
200 |
760 |
1932 |
16.42 |
|
65 |
63 |
71 |
180 |
56 |
200 |
760 |
2485 |
21.14 |
|
(70) |
65 |
74 |
190 |
56 |
200 |
760 |
2588 |
24.19 |
|
80 |
78 |
87 |
195 |
56 |
200 |
760 |
3002 |
26.92 |
|
100 |
94 |
106 |
215 |
56 |
250 |
895 |
6271 |
41.80 |
|
125 |
117 |
131 |
245 |
56 |
250 |
895 |
7750 |
52.02 |
|
150 |
143 |
157 |
280 |
56 |
250 |
895 |
9288 |
69.16 |
|
(175) |
176 |
192 |
335 |
70 |
250 |
920 |
13251 |
94.74 |
|
200 |
201 |
217 |
335 |
70 |
300 |
1020 |
14977 |
106.28 |
|
(225) |
225 |
242 |
390 |
70 |
300 |
1035 |
19167 |
136.10 |
|
250 |
253 |
270 |
390 |
70 |
350 |
1135 |
21297 |
142.74 |
|
300 |
303 |
322 |
440 |
91 |
350 |
1155 |
25399 |
175.44 |
|
350 |
353 |
373 |
500 |
91 |
400 |
1360 |
29421 |
262.66 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1360 |
33286 |
288.05 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1360 |
33852 |
313.43 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1460 |
36234 |
377.82 |
|
600 |
603 |
630 |
780 |
91 |
450 |
1480 |
43205 |
531.64 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1525 |
61771 |
629.71 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1655 |
70398 |
880.22 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1655 |
79025 |
986.36 |
|
1000 |
990 |
1020 |
1195 |
122 |
500 |
1655 |
87653 |
1087.72 |
| 注：當工作壓力不是1.6MPa時，其摩擦力為Pc／1.6×PN | ||||||||
更多產品詳情可來電咨詢
聯系人：王先生 13783416000 魏女士 13683712868
